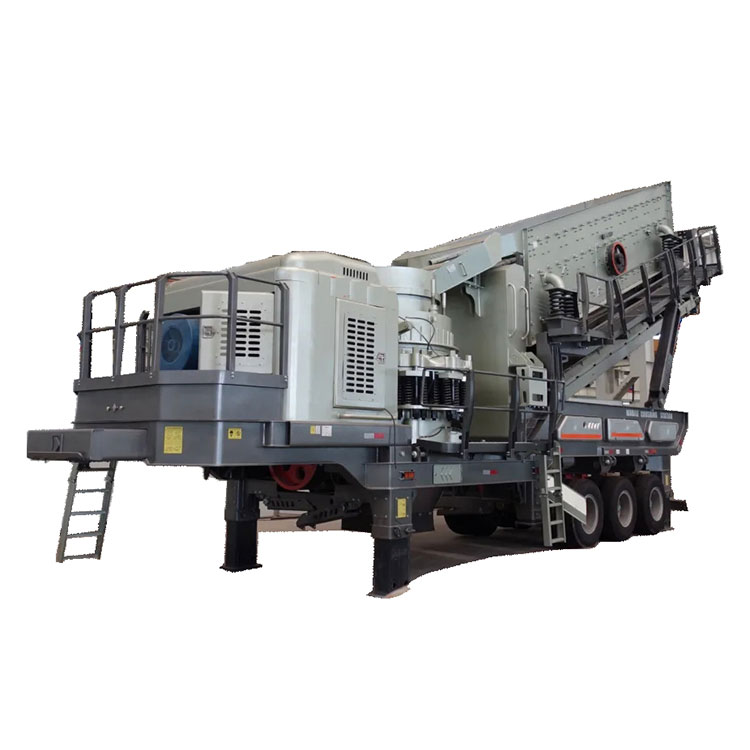

Cone Primary Material Crushing Equipment on murskauskone, joka soveltuu metallurgian, rakennus-, tienrakennus-, kemian- ja silikaattiteollisuuden raaka-aineille. Erilaisten murskausperiaatteiden ja tuotehiukkaskokojen mukaan se jaetaan edelleen useisiin malleihin. Murskaimia käytetään laajasti eri aloilla, kuten kaivosteollisuudessa, sulatuksessa, rakennusmateriaaleissa, moottoriteillä, rautateillä, vesistöissä ja kemianteollisuudessa. Kartiomurskaimella on suuri murskaussuhde, korkea hyötysuhde, alhainen energiankulutus ja yhtenäinen tuotehiukkaskoko, joka soveltuu erilaisten malmien ja kivien keski- ja hienomurskaukseen.
Mallit jaetaan pääosin SMG-, jousi- ja HPC-sarjoihin, ja niiden toimintaperiaatteet, rakenteet jne. esitellään vastaavasti. Se tarjoaa myös yksityiskohtaisen esittelyn kartiomurskaimien kehityshistoriasta, toimintaperiaatteesta, koostumuksesta, vaikuttavista tekijöistä, teknisistä eduista, käyttöasioista, yleisistä vioista sekä kartiomurskaimien tarkastuksista ja huollosta.
Laitteen malli |
CMC200GS |
CMC200G |
CMC300GS |
CMC300G |
CMC300H |
||
Syöttökuppilo |
Syöttökapasiteetti (t/h) |
150-390 |
150-390 |
150-390 |
150-390 |
150-390 |
|
Syöttösuppilon tilavuus (m³) |
6.3 |
6.3 |
6.3 |
6.3 |
6.3 |
||
Syöttöhihnakuljetin |
Malli (L mm * P mm) |
B = 1200 L = 6100 |
B = 1200 L = 6100 |
B = 1200 L = 6100 |
B = 1200 L = 6100 |
B = 1200 L = 6100 |
|
Syöttökorkeus (mm) |
3730 |
3730 |
3730 |
3730 |
3730 |
||
Teho (kW) |
18.5 |
18.5 |
18.5 |
18.5 |
18.5 |
||
Murskauslaitteet |
Kartiomurskain |
GPY200S |
GPY 200 |
GPY300S |
GPY 300 |
300 HPY |
|
Syöttöaukon leveys (mm) |
330 |
70-210 |
380 |
60-260 |
107-233 |
||
Suurin syöttökoko (mm) |
265 |
60-165 |
304 |
50-210 |
85-185 |
||
Purkauskoko (mm) |
35-45 |
15-25 |
40-45 |
10-30 |
6-45 |
||
Kapasiteetti (t/h) |
225-345 |
135-215 |
440-520 |
140-345 |
75-430 |
||
Teho (kW) |
160 |
160 |
250 |
250 |
220 |
||
Päähihnakuljetin |
(L mm * P mm * Teho kW) |
1000 * 130000 * 15 |
1000 * 130000 * 15 |
1000 * 130000 * 15 |
1000 * 130000 * 15 |
1000 * 130000 * 15 |
|
Poistohihnakuljetin |
(L mm * P mm * Teho kW) |
1200 * 6400 * 11 |
1200 * 6400 * 11 |
1200 * 6400 * 11 |
1200 * 6400 * 11 |
1200 * 6400 * 11 |
|
Kuljetushihnakuljetin |
(L mm * P mm * Teho kW) |
500 * 2650 * 4 |
500 * 2650 * 4 |
500 * 2650 * 4 |
500 * 2650 * 4 |
500 * 2650 * 4 |
|
Materiaalin palautushihnakuljetin |
(L mm * P mm * Teho kW) |
500 * 9000 * 5.5 |
500 * 9000 * 5.5 |
500 * 9000 * 5.5 |
500 * 9000 * 5.5 |
500 * 9000 * 5.5 |
|
Näyttö |
(L mm * P mm * Teho kW) |
1500 * 3600 * 7.4 |
1500 * 3600 * 7.4 |
1500 * 3600 * 7.4 |
1500 * 3600 * 7.4 |
1500 * 3600 * 7.4 |
|
Itsestään uppoava magneettierotin |
Malli * Teho (kW) |
RCYQ 1000 * 2.2 |
RCYQ 1000 * 2.2 |
RCYQ 1000 * 2.2 |
RCYQ 1000 * 2.2 |
RCYQ 1000 * 2.2 |
|
Telaketjun alusta |
Kävelytila |
Tela-asennettava |
Tela-asennettava |
Tela-asennettava |
Tela-asennettava |
Tela-asennettava |
|
Kävelynopeus (km/h) |
0.8 |
0.8 |
0.8 |
0.8 |
0.8 |
||
Max kiipeilykulma |
20° |
20° |
20° |
20° |
20° |
||
Integroitu kone |
Ajotila (valinnainen pyynnöstä) |
Hydraulinen ajo / Grid Power Driving |
Hydraulinen ajo / Grid Power Driving |
Hydraulinen ajo / Grid Power Driving |
Hydraulinen ajo / Grid Power Driving |
Hydraulinen ajo / Grid Power Driving |
|
Omni-hydraulinen ajo |
Omni-hydraulinen ajo |
Omni-hydraulinen ajo |
Omni-hydraulinen ajo |
Omni-hydraulinen ajo |
|||
Moottori |
Malli |
KUMINAT |
KUMINAT |
KUMINAT |
KUMINAT |
KUMINAT |
|
Nimellisteho (kW) |
200-500 |
200-500 |
200-500 |
200-500 |
200-500 |
||
Nimellinen pyörimisnopeus (r/min) |
1800 |
1800 |
1800 |
1800 |
1800 |
||
Kokonaispaino (kg) |
45100/53700 |
43295/51795 |
54290/63890 |
52190/61000 |
53200/62700 |
||
Kuljetusmitat: |
17150*3119*3800 |
17150*3119*3800 |
17150*3119*3800 |
17150*3119*3800 |
17150*3119*3800 |
||
Työmitat: |
18130 * 3560 * 4965 |
18130 * 3560 * 4965 |
18940*3560*4706 |
18940*3560*4706 |
18940*3560*4706 |
① Murskauslaitteiden käsittelykapasiteetti liittyy materiaalin kovuuteen, syöttökokoon ja poistokokoon.
② Vakio: Päähihna ja perämateriaalivyö, joka on varustettu taittotekniikalla, PLC+ näytönohjaimella, raudan erottimella ja langattomalla kaukosäätimellä.
③ Valinnainen: Omnihydraulinen ajo, materiaalin palautusjärjestelmä, pölynkerääjän ruiskutusjärjestelmä, dieselin ruiskutuspumppu, langallinen kaukosäädin, keskitetty voitelujärjestelmä.
④ Pidätämme oikeuden tietojen lopulliseen tulkintaan, joita voidaan muuttaa ilman erillistä ilmoitusta.
Tela-asennettavia liikkuvia kartiomurskaimia hyödynnetään materiaalien murskaamiseen toissijaisessa ja tertiäärivaiheessa. Kovien kivien käsittelyssä käytetään enimmäkseen konfiguraatiomuotoa "kartiomurskain + seulontakone". Siinä on luja valuteräsrunko, seosmateriaalista taottu pääakseli, erittäin tarkka kaarimuotoinen kierrevaihteistorakenne yhdistettynä useisiin kammiotyyppisiin vaihtoehtoihin ja älykäs toiminnanohjausjärjestelmä, joka siten ilmentää täydellisesti sen suorituskykyä ja etuja.
1. Varustettu erinomaisen suorituskyvyn omaavalla kartiomurskaimella, se soveltuu murskaukseen toissijaisessa ja tertiäärivaiheessa.
2. Se on helppo kuljettaa suoraan eri työpaikkojen välillä.
3. Siinä on kohtuullinen kokoonpano, sujuva tekninen prosessi, korkea tuotantotehokkuus ja hyvä tuotteen muoto.
Sitä voidaan hyödyntää yhdessä muiden siirrettävien murskauslaitosten ja liikkuvien seulontalaitosten kanssa.
